اتصالات ORFS و فلنج متریک Code 61/62
اتصال با آببندی اورینگ تخت (O-Ring Face Seal) و فلنجهای متریک برای خطوط فشار بالا.
معرفی
اتصالات ORFS (O-Ring Face Seal) با آببندی اورینگ تخت مطابق استاندارد ISO 8434-3، برای کاربردهای فشار بالا و نشتیبندی مطمئن استفاده میشوند. در سایزهای بزرگتر و فشارهای بسیار بالا، اتصال فلنجی متریک مطابق SAE J518 (Code 61 برای فشار ۳۰۰۰ psi و Code 62 برای فشار ۶۰۰۰ psi) جایگزین اتصال رزوهای میشود. توسعه تجارت سیالات هر دو نوع اتصال را در کنار سایر استانداردها تأمین میکند.
صنایع مصرفکننده
جدول گشتاور مونتاژ ORFS (ISO 8434-3)
| سایز | Dash | گشتاور (Nm) |
|---|---|---|
| ۹/۱۶″ | -۶ | ۱۵ |
| ۱۱/۱۶″ | -۹ | ۲۰ |
| ۱۳/۱۶″ | -۱۱ | ۲۶ |
| ۱″ | -۱۳ | ۳۱ |
| ۱٫۳/۱۶″ | -۱۴ | ۳۶ |
| ۱٫۷/۱۶″ | -۱۵ | ۴۱ |
| ۱٫۱۱/۱۶″ | -۲۱ | ۴۶ |
| ۲٫۱/۲″ | -۳۲ | ۵۱ |
جدول گشتاور فلنج متریک (SAE J518) — Code 61 / Code 62
| سایز (DN) | Dash | گشتاور Code 61 - ۳۰۰۰psi (Nm) | گشتاور Code 62 - ۶۰۰۰psi (Nm) |
|---|---|---|---|
| ۱/۲″ | -۸ | ۱۷ | ۱۷ |
| ۳/۴″ | -۱۲ | ۲۵ | ۲۹ |
| ۱″ | -۱۶ | ۳۱ | ۴۶ |
| ۱٫۱/۴″ | -۲۰ | ۴۰ | ۶۸ |
| ۱٫۱/۲″ | -۲۴ | ۵۲ | ۱۲۵ |
| ۲″ | -۳۲ | ۶۰ | ۲۰۸ |
| ۲٫۱/۲″ | -۴۰ | ۸۵ | — |
جدول ابعاد کامل ORFS و فلنج

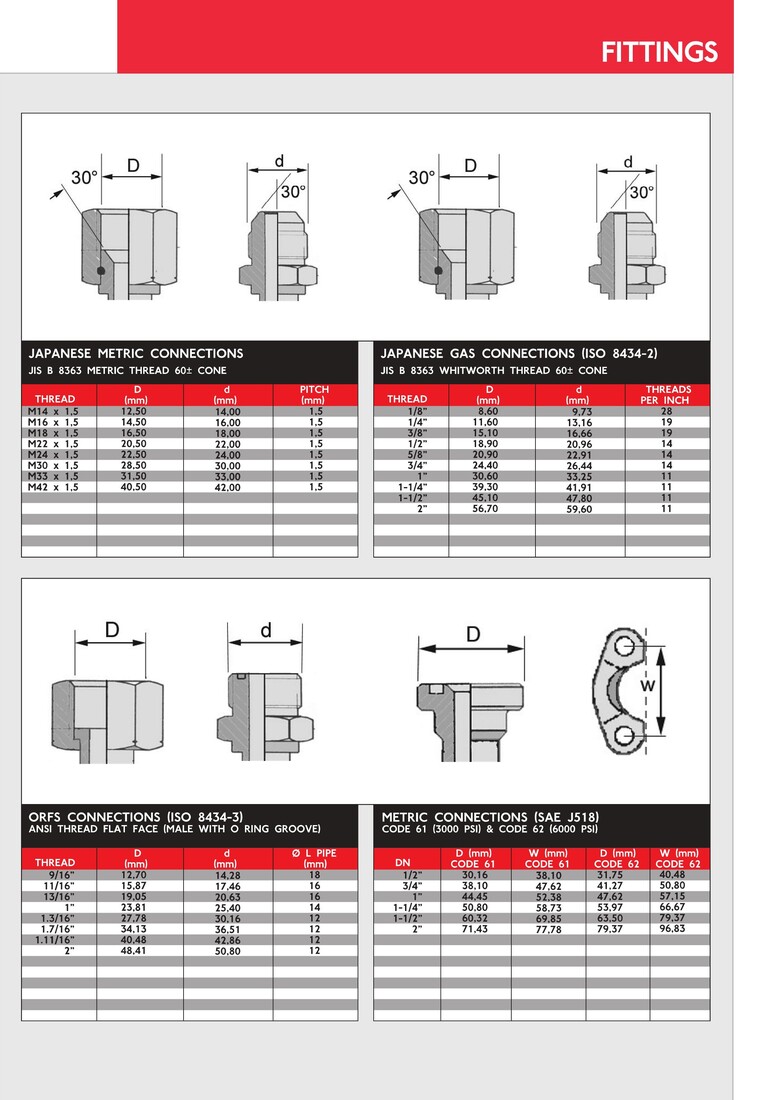

جدول کامل ابعاد استاندارد ORFS (ISO 8434-3) و فلنجهای Code 61/62، در تصویر کاتالوگ فنی زیر ارائه شده است:
کاتالوگ فنی
جدول کامل تبدیل شیلنگ به فرول، مشخصات کریمپ و اسکایو برای این نوع اتصال از طریق تماس با واحد فروش قابل دریافت است.
درخواست کاتالوگ فنیدرخواست استعلام
این سایت فروشگاه اینترنتی نیست و درخواستی بهصورت خودکار از طریق سایت ثبت نمیشود؛ برای استعلام قیمت مستقیماً با شمارههای زیر تماس بگیرید یا ایمیل بزنید.
رده شیلنگ، سایز و تعداد مورد نیاز را از طریق تماس یا ایمیل ارسال کنید.
